SF型機械攪拌式浮選機簡介

　　SF型機械攪拌式浮選機做每個作業的首槽，起自吸礦漿作用，以便不用階梯配置、不用泡沫泵返回中礦;用XJK浮選機做首槽的直流槽，以便獲得高選別指標，由此發揮各自的優勢。后來，SF浮選機單獨使用，效果也比較好。

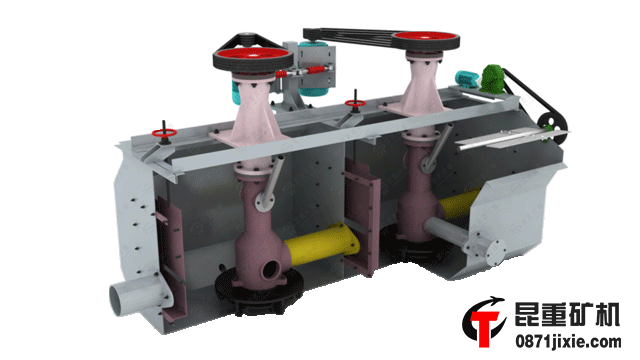

SF型機械攪拌式浮選機結構圖與組裝圖

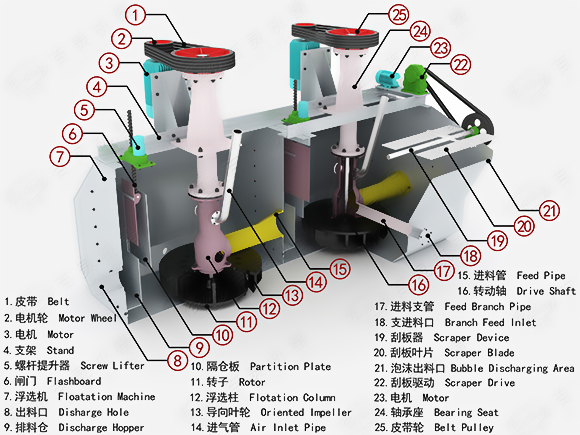

　　浮選機主要由槽體、裝有葉輪的主軸部件、電機、刮板及其傳動裝置等組成，容積大于10m³的設有導流管和假底。自吸機械攪拌式SF浮選機的結構示意圖如下：

SF型機械攪拌式浮選機工作原理：

　　浮選機在工作時，電機通過V帶驅動主軸，使其下部的葉輪旋轉。此浮選機的主要特點即表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。葉輪旋轉時，上、下葉輪腔內的礦漿在上、下葉片(即主、輔葉片)的作用下產生離心力而被甩向四周, 使上、下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入到上葉輪腔內，形成礦漿上循環。而下葉輪內被甩出的礦漿比上葉片甩出的三相混合物密度大，因而離心力較大，運動速度衰減較慢，且對上葉片甩出的三相混合物產生了附加的推動力，使其離心力增大，從而提高了上葉輪腔內的真空度，起到了輔助吸氣作用。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻地彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。

SF型機械攪拌式浮選機4大優點

　　1、機械攪拌，吸氣量大，能耗小;自吸氣，自吸礦漿;水平配置，不需要泡沫泵。

　　2、葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環;前傾式槽體，死角小，泡沫運動速度快。

　　3、葉輪圓周速度低，易磨損件使用壽命長，葉輪與蓋板之間的間隙較大，葉輪與蓋板因磨損而增大間隙對吸氣量影響較小;

　　4、槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。

SF型機械攪拌式浮選機技術參數
